广播节目分频播出系统的设计与实现

　　广播节目分频播出系统的设计与实现
　　
　　作者/余竹敏 寇志强
　　
　　【摘要】 广播节目分频播出是当今广播电台扩大听众群体、拓展发展市场所采取的有利运作模式。本文结合湖北音乐广播分频需求，提出了一种低投入、高效率的分频播出系统的设计架构，为整合电台资源、提高节目质量、降低运营成本、扩大优秀节目的覆盖面提供了有效的技术实现方案。
　　
　　【关键词】 分频播出 主播 分播 转播 自播
　　
　　一。前言
　　
　　为有效利用广播现有节目的优势资源，进一步挖掘优秀广播节目的市场价值，不少广播电台尝试采用分频播出的运作模式。该模式的特点是：实现一个或多个广播节目在不同频率间同时播出，但不影响各频率单独的呼号和广告等独有节目内容播出。实现该运作模式的技术方法有多种，比如通过音频矩阵、调音台等信号切换装置进行手工或自动切换，再配合播出工作站的节目播出来实现。在实际工作中，我们发现类似这样的实现方式存在着诸多缺点：
　　
　　（1）操作繁琐，信号流程环节多，易出故障；
　　
　　（2） 需要切换人员与主持人精密配合才能达到各节目间的平滑衔接；
　　
　　（3）相关设备投入较大。
　　
　　（4）需要技术人员与节目人员的相互配合工作。
　　
　　针对这种现状，我们进行反复的研究与比较，提出了充分挖掘广播音频播出工作站系统的功能，来实现节目的分频播出的方案。该系统已经运行在我台音乐频率与咸宁交通频率的分频播出上，运行效果良好。
　　
　　二。分频自动音频播出工作站系统方案
　　
　　首先，我们建立两个音频播出工作站，一个作为主节目播出站（以下简称主播站），另一个作为分频节目播出站（以下简称分播站）。要实现分频播出系统中分播站与主播站节目之间的无缝衔接转换、节目资源有效共享，我们需要解决三个关键问题：
　　
　　（1）分播站能够根据节目设定要求，实现自动完成转播主播站的节目和播出自己节目的无缝切换。
　　
　　（2）分播站能够共享主播站的音频资料库、节目库、标头库等音频资源，制作人员只需将节目在一个频率所在的制作通道下制作即可。
　　
　　（3）当主播站自播节目时长和分播站自播节目时长不一致时，系统能自动插入设定好的片花自动补齐，不出现播出停顿的现象。
　　
　　1.系统总体设计
　　
　　围绕解决以上三个关键问题，我们充分利用现有广播音频播出系统，通过创造性地在两个播出工作站上建立消息传递机制，并通过消息来控制主播站和分播站的播出，最终实现节目的无缝衔接。具体架构如下：
　　

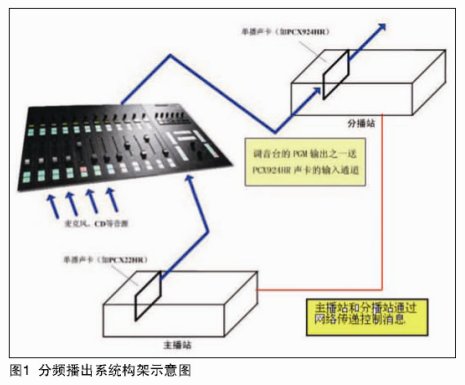

　　在系统构架上，我们将与主播站所在直播间的播出调音台的总输出信号接入分播站的声卡的输入通道。通过主播站和分播站的消息传递来自动切换分播站声卡的输出信号为直播间调音台的输入信号和分播站的音频节目播出信号，实现两（多）个播出站可播出同一音频源，从而达到“一套节目在多个播出站同时播出”的效果。其结构示意图如图1所示：
　　
　　分播站的输出信号可接入另一个直播调音台，实现分频节目的自有直播节目播出。如果没有自有直播节目，可在分播站的输出端信号接入音频处理器后，通过传输链路，可直接将信号输入发射机进行播出。这样，异地或跨城市的分频播出也可在设备资金投入最少的情况下实现。
　　
　　这种系统构架从物理上实现了分频播出的节目转播与自播，但是转播与自播的自动切换需要通过软件来控制。
　　
　　2.分频系统节目转播与自播的自动切换控制
　　
　　如何准确将主播站节目播出信息与分播站节目播出信息进行传递，是实现分频播出系统的核心。(电子信息工程　fanwen.oyaya.net)我们充分利用现有广播音频自动播出系统，对播出工作站的播出软件进行功能扩充，让播出站软件既承担音频节目的播出功能，又承担主播站和分播站控制消息传递和执行的功能。我们在播出节目单上，建立了独特的控制消息事件，配合原有节目单的定时事件，通过主、分播出站执行预先设定的节单，实现主节目和分频节目的无缝衔接。
　　
　　具体工作方式如下：
　　

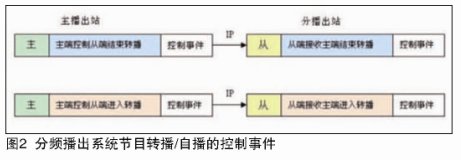

　　切换控制事件作为播出站主节目单的一部分，当节目播放到达了控制事件处，系统自动处理控制事件。由于转播节目的开始与结束取决于主播站的节目何时开始与结束，这种控制事件在主播站上进行编排，由主播站来触发。分播站需要与主播站进行呼应，来控制在自身电脑上的专业声卡进行信号切换，也需要一个相呼应的控制事件。因此，我们将切换控制事件的设计制定为：主播出站为控制事件的主导站，通过主播站的节目播放情况，由定时事件、上一个相连接的节目以及由主持人手动播放三种方式来触发控制事件；分播站为控制事件的从属站，当主播站触发了控制事件后，将控制信息通过网络传递给分播站，分播站获得控制信号后，比对自身节目单的控制信息，对自身电脑上的专业声卡进行信号切换控制。主播站与分播站控制事件的定义如图2所示：
