    一、概述

    目前，非线性制作网络在电视行业中已大量应用，以 FC+ 以太网的双网结构是最为普遍的做法。由于前期的节目采集中，仍在大量使用磁带这一传统的线性方式作为记录的主体，在后期的节目制作前，素材的上载成为不可避免的步骤与环节。现在流行的方式是在配有视音频处理卡的工作站上加挂放机，以分散的上载工作站承担素材上载的工作。这种方式由于其流程简单、使用灵活而在早期的网络中大量存在，但在中小型的网络中，由于工作站点的不足，经常会出现素材上载人员与节目编辑人员争用站点的现象。为避免这种情况的出现，将节目制作站点从素材上载中解放出来，河南电视台都市频道在 2003 年底建成的节目制作网以集中上载来代替原先新闻制作网中的分散上载方式。

    二 、网络分析

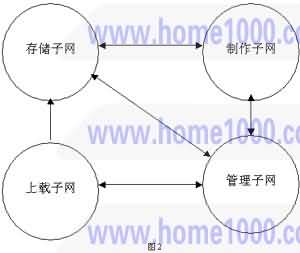

    由于上载部分的独立，从而使网络的结构在功能上产生了分解、细化，使得原先作为整体的、基于标准 C/S 构架的、功能集成的网络，演变成为多个功能专一的、独立的子网。如图 1 、 2 所示：

    注：箭头代表数据流向

    从以上两图的比较当中可以看出，在原先的网络中，素材上载、节目制作、素材存储、以及网络的管理等功能，都是通过各站点独立在网络中进行交互的，而各站点之间是一种对等、并列的关系，它们之间不存在根本性的功能差异，这就在简洁、明了的背后掩盖了各功能间不确定的、潜在的冲突（即在用机繁忙时，素材上载人员与节目编辑人员争用站点的现象时有发生；而在更多的时间中，大部分站点又处于闲置状态）。在新的网络中，各功能相对独立，更有利于网络的管理与维护。并且，对于功能的扩充（如加入播出网），也由原来的网间连接变为内部子网的扩展，在理解上更加容易、操作上更加可行。

    三、网络结构

    下面笔者就以图二的功能子网模式，对都市频道的非线性节目制作网进行结构上的分析。

    •  上载子网

    从物理上该部分由两台转码工作站（ ZMS-01 和 ZMS-02 ）、一台转码调度服务器站（ ZMC ）、一台上载控制站（ SZC ）、一台视频服务器（ MAV70 ）及该视频服务器的网关（ GateWay ）所组成；从逻辑上分为上载、存储与转码三部分。

    在 SZC 上运行着集中上载主程序 MAV70Upload.exe 和定时收录任务 Uploadsvr.exe 两个程序， MAV70Upload.exe 是集中上载系统的主程序，记载了整个上载部分的路由信息， 负责素材的采集、将采集的条目写入专有的上载数据库、并向素材管理 DispClip.exe 发送上载信息，它 也是上载人员操控的主界面；而 Uploadsvr.exe 功能较为单一，只进行卫星的定时收录任务。同时， SZC 通过 MOXA 卡及其连接盒与各放机和 MAV70 的控制口相连，对其进行各种操作的控制。

    ZMC 包含素材
